影驰B365M虎将主板插线视频，手把手教你搞定机箱接线，小白也能一次点亮

嘿,朋友们，最近帮朋友装了一台电脑，主板用的是影驰B365M虎将，说实话，这块板子性价比挺高，但到了插线环节，他差点崩溃了——一堆乱麻似的机箱线，电源线，还有那个看着就头疼的前面板跳线，他说，要是有一部专门讲影驰B365M虎将主板插线的视频就好了。

这大概就是缘分吧,今天咱就用费曼学习法的思路，把这件事彻底说透，我会把自己假装成一个刚装完机的老手，用最直白的话，把每一步掰开揉碎讲给你听，附带两张手绘风格插线图，帮你在脑子里形成画面，不多废话，直接开搞。

为什么偏偏是影驰B365M虎将这块主板？

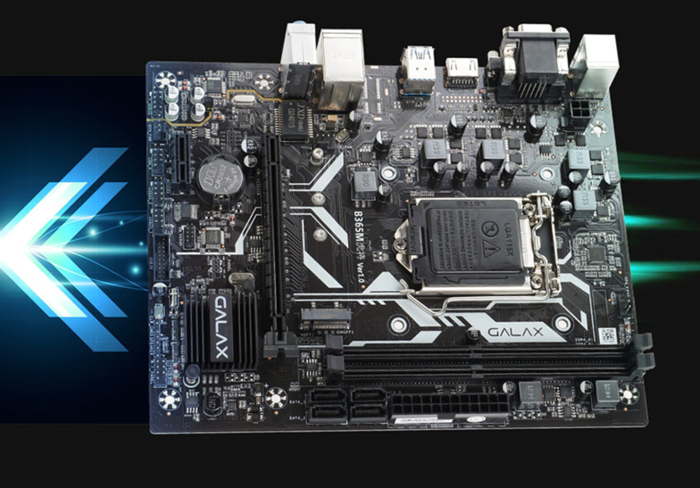

先说说这块板的脾气,B365芯片组本身就是Intel为了补B360短缺而出的，支持第八代九代酷睿，不支持十代，但重点是接口布局，影驰这块虎将版，它的前置USB3.0接口在主板右下角，靠近SATA口；而主板供电（20+4pin） 在右上角；CPU供电（4+4pin）在左上角，这些位置设计得还算合理，但新手容易犯一个错误：把机箱跳线插到USB口上，别笑，我真见过有人这么干。

看视频之前,你得先认清楚这张主板上的几个关键插针：

记住这个表，它就是你的“插线地图”。 下面我们按视频里的逻辑，一步步来。

第一步：大件供电——先搞定电老虎

插线顺序其实有讲究,我从来都是先插大功率供电，再搞小信号跳线，为啥？因为大插头难拔难插，万一你先插了小跳线，最后发现大插头把线压住了，哭都来不及。

主板20+4pin供电

• 怎么找？ 主板右侧，最长的那排插针，一共24个孔，上面有卡扣。
• 怎么插？ 把电源线（最大的那个，24个孔）对准，注意卡扣方向朝外（通常朝CPU方向）。听到“咔”一声，就算到位。
• 小技巧： 如果你的电源是20pin老电源，那就只插20pin，剩下4pin空着，不过B365M虎将理论上需要24pin，别省。

CPU 4+4pin供电

• 怎么找？ 主板左上角，CPU风扇插座旁边，一个8孔的方形插槽，但通常影驰B365M虎将这里只用了4针（有些版本是8针，但实际只插4针就能用），你看主板孔位，如果是4孔，就插4孔线。
• 怎么插？ 电源线是分成两个4pin的，你用其中一个。注意防呆设计：那两个4pin的卡扣是反的，一个卡扣朝上，一个朝下，你要把两个分开了，然后只插左侧的（或者右侧的，看孔位），反正卡扣要对准，插不下去别硬来，换个方向。
• 重要提示： 很多新手在这里犯错，把显卡供电（PCI-E 6+2pin）插到CPU口上。其实两个形状一样，但颜色不同，而且CPU线通常标着“CPU”，显卡线标“PCI-E”，千万别混。

显卡供电（PCI-E）

• 这一步看你有没有独立显卡,如果有，电源上有6+2pin的线，或者6pin，插到显卡的对应口上，影驰B365M虎将没有板载显卡供电功能（它没有集成显卡接口），所以如果你用独显，这一步必须做。

第二步：机箱跳线——绕晕80%新手的“迷宫”

好了,大件搞定，现在直面那个最让新手崩溃的前面板跳线，机箱里会伸出一堆小线，上面写着：

• Power SW (开机键)
• Reset SW (重启键)
• Power LED +/- (电源指示灯)
• HDD LED +/- (硬盘指示灯)
• H.D.D. LED (有些机箱叫HDD LED)
• 还有扬声器 SPK（很多新机箱已经没了）

影驰B365M虎将的F_PANEL插针，通常在主板右下角，板子上会印有字，

• PWR_BTN (Power SW)
• RESET (Reset SW)
• PWR_LED+ 和 PWR_LED-
• HDD_LED+ 和 HDD_LED-

关键点来了： 这些插针是有极性的，即正负极，对于Power SW和Reset SW，正反都能工作（就是个开关，短路就触发，无所谓正反），但对于指示灯（LED），正反不能搞反，搞反了，灯不亮。

怎么插？（跟着视频的节奏）

1. 先找Power SW（开机键），这是最重要的，通常机箱线上写着“POWER SW”或“PWR SW”，找到主板上的PWR_BTN这两个针（可能是两个相邻的针）。
   • 把Power SW的两个小头，对准这两个针，插进去，不分正反。
2. 再插Reset SW（重启键） 同理，找到主板上RESET针，插上。
3. 插Power LED+ 和 Power LED-（电源指示灯）
   • 注意这里分正极（+）和负极（-），通常机箱线上，白色线是负极，彩色线（比如蓝、红）是正极，但有些机箱会用一个小箭头或小三角标在正极上，如果你不确定，可以先插上试试，不亮就反过来。
   • 主板上的PWR_LED有两个针，通常标着“+”、“-”。
4. 插HDD LED+ 和 HDD LED-（硬盘指示灯） 同理，找主板上的HDD_LED针。
5. 最后插音频（HD AUDIO） 在主板左下角，一个9针的座，插上去就好，也有防呆设计，通常机箱上会写着“HD AUDIO”或“AC97”。注意： 如果插错了，耳机可能没声音或有杂音，插紧就行。

一个非常实用的技巧： 如果机箱线上没有标正负极，可以用一根回形针，把机箱跳线头退出来，然后用回形针给主板上的PWR_BTN针短接一下——主板就通电了（点不亮CPU，但主板灯会亮，风扇会转），如果没反应，说明你插错了针，这招比用螺丝刀安全，也适合新手。

（这里应该配一张图：影驰B365M虎将主板右下角F_PANEL插针位置特写，用红圈标出每个针脚对应的功能，并手写标注“PWR_BTN”“RESET”“PWR_LED”“HDD_LED”等字样，图注：影驰B365M虎将主板前面板跳线插针布局示意图）

第三步：其他小件——硬盘、USB、前置音频

SATA硬盘/固态硬盘

这最简单,拿SATA数据线，一头接硬盘，一端接主板上SATA口（通常有6个，随便插一个就行，但注意SATA口顺序影响启动顺序，如果你只有一个硬盘，插在SATA1口，一般默认最先启动。）。

电源线： 从电源出来一根L型的SATA电源线，插到硬盘的电源口，这个也有防呆，反了插不进去。

前置USB 2.0/3.0

• 前置USB 3.0： 一个蓝色的、长方形的插头，主板右下角通常有一个黑色的USB 3.0插座（19针），直接怼上去，有防呆，注意别插歪了，那针很细，很容易弯。
• 前置USB 2.0： 一个黑色、长方形、9针的插头，通常标着“F_USB”或“USB”，主板底部会有两个这样的插座，同样注意防呆。

前置音频

前面说过了,在主板的左下角，一个9针的插座，机箱线写着“HD AUDIO”直接插进去，如果机箱是老式的，写着“AC97”，你也可以插，但要在系统里设置一下。

（这里应该配第二张图：影驰B365M虎主板上所有主要插口的位置全貌标注示意图，用不同颜色箭头分别指向：24pin供电、CPU供电、CPU风扇插座、SATA口、USB3.0插座、前面板跳线座、HD AUDIO座，图注：影驰B365M虎将主板完整插线一览图）

第四步：通电测试——别激动，先检查再开机

好了,现在所有线都插上了，但先别急着按开机键。

1. 检查一遍：从电源到主板供电，到CPU供电，再到显卡（如果有），还有SATA线，全部用手按一下，确保没松动，尤其显卡的供电线，很多没插到底。
2. 检查机箱跳线：再对着主板说明书或我上面的图，确认Power SW插对了位置，如果插错，开机键就没反应。
3. 检查CPU风扇：CPU风扇插头插在CPU_FAN插座上（通常在主板左上角），只要上了CPU，这个必须插，不然主板会报警，甚至拒绝启动。
4. 通电： 插上电源线，打开电源开关（电源背后那个I/O开关，打到“-”或者“I”的位置）。
5. 试一下： 短接一下Power SW的两个针（用螺丝刀或者之前说的小回形针），如果听到风扇转，主板灯亮，说明恭喜你，插线基本成功了！如果不转，别慌，先检查电源线是否插紧，再检查Power SW是否插对。最常犯的错误是： 把机箱上的“重启键”的线，插到了“PWR_BTN”上，所以如果按开机没反应，你可以尝试短接“RESET”针看看。

影驰B365M虎将主板插线视频”你应该看什么

看完上面的步骤,你现在应该能“看懂”任何关于影驰B365M虎将的插线视频了，看视频的时候，我建议你重点注意以下几点：

1. 看UP主插跳线的顺序：看他是不是先插大件再插小件。
2. 看那个F_PANEL的具体针脚顺序：不同批次的主板，针脚定义可能会有一点点出入（虽然影驰B365M虎将很标准，但以防万一），视频里如果给了特写，你就截图。
3. 看他如何理线：好的视频会教你如何把多余的线藏到机箱后面，这块不是必须，但为了美观和风道，值得学。
4. 看是否有“翻车”现场：很多视频会展示第一次点亮失败的案例，比如内存没插好、显卡没供电等等，这些才是真正的价值内容。

说点掏心窝的话,装机插线这玩意儿，真不是玄学。它就是个机械动作加一点点逻辑，你只要牢记《影驰B365M虎将主板说明书》上那个插座图（或者我上面那个表），然后找对防呆缺口，剩下的就是使劲，对，使劲，很多新手插电源线时，因为不敢用力，结果插了一半，导致接触不良，只要方向对了，卡扣对准了，大胆地往下一按，听到“咔”的一声，才算到位。

你要是实在不放心,怕把主板压坏了……其实主板没那么娇气，PCB板本身挺结实的，正常用力不会有事。

好吧,今天就聊这么多，关于影驰B365M虎将的插线，其实核心就那几步：供电别插错、跳线别搞混、插到底听响，至于视频，你现在去看，应该能发现很多up主其实讲得都不够细，他们可能跳过了“正负极判断”或者“如何在狭小机箱内操作”这些细节。

你应该也发现了,其实这玩意儿，讲透了不过是一张图、一张表、几分钟的操作，祝你一次点亮，然后舒舒服服打上几把游戏——那才是装机最爽的时刻。
